В основе геодезического купола лежит каркас, представляющий со­бой пространственную ферму в виде полусферы. Не секрет, что самой крепкой фигурой с точки зрения жесткости и устойчивости является треугольник. Именно из таких треугольников и состоит основной каркас геокупола. Благодаря своей конструкции геодезические купола выдерживают нагрузки, в несколько раз превышающие допустимые нагрузки для обычных прямоугольных сооружений.

Для строительства геодезических домов мы используем деревянные балки вкупе с металлическими коннекторами. Данная конструктивная схема вполне себя оправдывает как в простоте и скорости монтажа, так и в равномерном распределении нагрузок и совместной работе всех элементов каркаса.

Деревянные балки представляют собой обрезной брус сечением 40-50 мм на 150-250мм. Выбор определенного сечения зависит от ряда существенных факторов:

• диаметр проектируемого дома;
• климатический район строительства;
• вид и теплофизические свойства применяемого утеплителя.

В каркасе используется несколько типоразмеров балок, каждый из которых отличается длиной и углами запила торцов балок. Балки обработаны антисептическим составом.

Стальные коннекторы представляют собой сварные изделия, состоя­щие из трубы и металлических пластин, между которыми крепятся балки каркаса при помощи оцинкованных болтов и гаек. Коннекторы покрыты грунтом и имеют цветовую маркировку, необходимую для правильного монтажа каркаса. Размеры коннекторов рассчитаны таким образом, что они не образуют мостиков холода в конструкции стены.

В зависимости от применяемого утеплителя деревянный каркас мо­жет выполняться в двух вариантах: с внутренними распорками и без них.

Внутренние распорки необходимы при использовании плитных утеп­лителей, имеющих определенные стандартные размеры. В этом случае распорки служат для закрепления утеплителя в конструкции стены.

В этом варианте есть свои плюсы:

• каркас становится более жестким и может выдерживать большие нагрузки;
• для обшивки можно использовать более тонкую фанеру, не теряя несущих свойств конструкции.

К минусам можно отнести несколько большее время на возведение каркаса и некоторую сложность самостоятельного изготовления распорок.

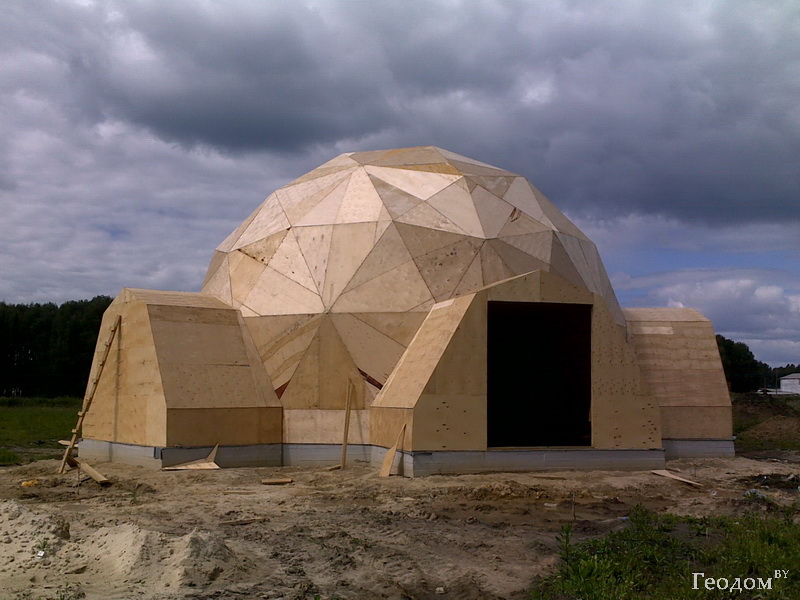

В случае варианта каркаса без распорок в качестве утеплителя используются либо рулонные, либо напыляемые материалы. В этом случае дополнительную жесткость каркасу придает более толстая фанера внешней обшивки каркаса. А если в качестве утеплителя используется ППУ, то при ее застывании достигается максимальная жесткость конструкции.

Несмотря на широкий диапазон размеров возводимых домов, макси­мальная длина элементов каркаса не превышает трех метров, а при необходимости ее можно сократить и до двух-двух с половиной метров.

Благодаря выбору данной технологии каркаса монтаж купола вполне по силам осуществить бригаде из двух-трех человек за несколько дней при наличии всех стройматериалов и инструмента, причем без применения спецтехники и снаряжения.
